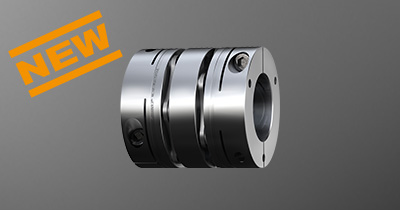

RADEX®-NC HT DK




Charakterystyka wyrobu

  • Bezluzowe, skrętnie sztywne, bezobsługowe
  • Dopuszczalne temperatury otoczenia do +200° C
  • aluminiowe piasty zaciskowe
  • Materiał piast: aluminium
  • Materiał lamin: stal nierdzewna



Karta z danymi technicznymi



Aplikacje

Typowym zastosowaniem sprzęgła RADEX®-NC są bezluzowe przekładnie ślimakowe o małym przełożeniu. Sztywność sprzęgła w takim przypadku przenosi się za przyczyną przekładni, ze strony napędzającej na napędzaną.

W takim układzie przełożenie ma decydujące znaczenie, ponieważ do obliczeń wchodzi jako podniesione do kwadratu. W ten sposób przeliczona sztywność jest dodawana do sztywności przekładni w wyniku dając sztywność całkowitą. W przypadku przekładni o przełożeniach mniejszych niż i = 8, zalecamy stosowanie sprzęgieł RADEX®-NC, zamiast sprzęgieł elastycznych, w celu mniejszej utraty sztywności skrętnej całego układu.

Stosowanie w strefach zagrożenia wybuchem

Sprzęgła RADEX®-NC są przystosowane do przenoszenia napędu w strefach zagrożenia wybuchem. Sprzęgła z rowkiem wpustowym są certyfikowane zgodnie z Dyrektywą 2014/34/UE (ATEX), jako urządzenia kategorii 2G/2D dlatego mogą znaleźć zastosowanie w strefach zagrożenia wybuchem 1, 2, 21 oraz 22.

Proszę zapoznać się z odpowiednim certyfikatem oraz instrukcją montażu na naszej stronie internetowej.
